¶ Connecter une borne Elinta
Ce guide explique comment configurer une borne Elinta pour l'intégrer à la supervision Chargekeeper via le protocole OCPP. La configuration s'effectue depuis la plateforme technique de supervision Elios Cloud : https://elios.cloud
¶ Pré-requis
Avant toute configuration, assurez-vous d’avoir :
- Un accès à la plateforme Elios : https://elios.cloud
- Un jeton de connexion créé dans Chargekeeper, avec l'identifiant (Charge Box ID) de la borne à connecter
¶ Étapes de configuration sur Elios
-
Connexion à Elios
- Connectez-vous sur https://elios.cloud
-

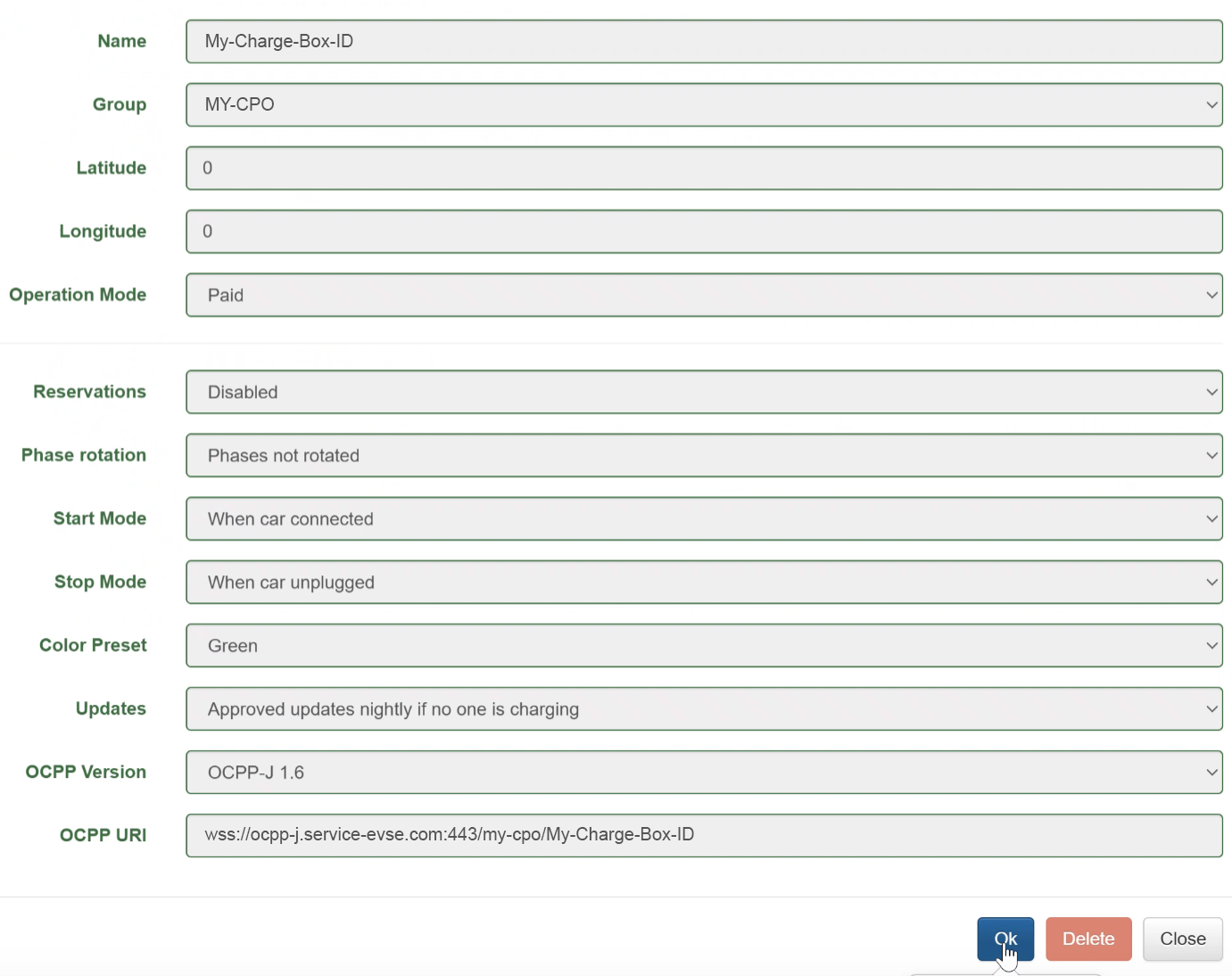

Configuration de l’URL OCPP
- Depuis l'interface d'administration, accédez à la configuration OCPP
- Renseignez l’URL complète avec le port et l'identifiant de la borne (Charge Box ID)
Exemple :
-
URL fournie par Chargekeeper :
wss://ocpp-j.service-evse-dev.com/my-cpo/ -
Identifiant de la borne :
My-Charge-Box-ID -
URL à saisir dans Elios :
wss://ocpp-j.service-evse-dev.com:443/my-cpo/My-Charge-Box-ID
Le numéro de port (:443) est obligatoire. S’il n’est pas précisé, il sera ajouté automatiquement par Elios.
¶ Paramètres OCPP recommandés
Ci-dessous la liste des paramètres OCPP recommandés par Elinta :
| Clé | Valeur | Description |
|---|---|---|
MeterValueSampleInterval |
60 (1 minute) |
Fréquence de remontée des données de mesure pendant une session de charge. |
MeterValuesSampledData |
Energy.Active.Import.Register, Power.Active.Import, Current.Import,Current.Offered, Temperature |
Types de mesures transmises à la supervision durant une session de charge. |
CarConnectRequiresBothSides |
true |
La session de charge démarre uniquement lorsque le câble est connecté à la fois à la borne et au véhicule. |
CarDisconnectRequiresBothSides |
false |
Arrête la session de charge lorsque le câble est débranché côté véhicule. uniquement. |
UnlockConnectorOnEVSideDisconnect |
true |
Arrête la charge et déverrouille le câble lorsque celui-ci est déconnecté côté véhicule. |
StopTransactionOnEVSideDisconnect |
true |
La borne arrête automatiquement la session de charge lorsqu’elle détecte que le véhicule est débranché. |
BH_HardRebootIsSoftReboot |
true |
En cas de redémarrage déclenché par la supervision, la borne ne réinitialise pas sa configuration OCPP. |
¶ QR Code (Scan & Pay)
Pour permettre l’utilisation du Scan & Pay sur la borne, activez les options suivantes :
| Clé | Valeur |
|---|---|
EnableQR |
true |
QRCodeURL |
https://url-qr-code-connecteur-1.com (connecteur 1) |
QRCodeURL2 |
https://url-qr-code-connecteur-2.com (connecteur 2) |
Ces URLs sont générées automatiquement dans Chargekeeper. Récupérez-les dans la fiche de la borne.
¶ Besoin d’aide ?
En cas de question ou de difficulté : support@charge-keeper.com
Site fabricant : https://www.elintacharge.com
