Points de charge et connecteurs
Sur cette page
Informations généralesIdentité de la borneÉlectricité, topologie et expositionPuissance partagéeEmplacementConfiguration des points de charge et des connecteursConfiguration manuelleGérer les points de charge et les connecteursParamètres d’un point de chargeLimitation statiqueParamètres d’un connecteurQR Code du connecteurBonnes pratiques et recommandationsLa configuration d’une borne se fait dans sa fiche, onglet Borne : ouvrez le menu Bornes, puis la borne voulue. L’onglet est organisé en quatre blocs : l’identité de la borne, la carte Électricité, topologie et exposition, la carte Emplacement, puis les Points de charge et leurs connecteurs.

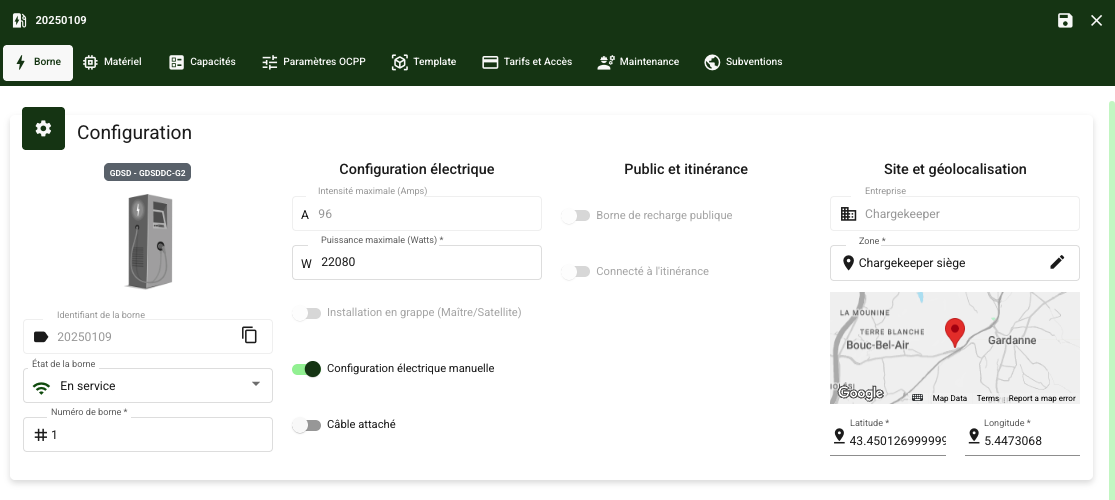

Informations générales

Identité de la borne
| Paramètre | Description | Modifiable |
|---|---|---|
| Identifiant de la borne | L’identifiant avec lequel la borne se connecte à la supervision. Un bouton permet de le copier. Le fabricant et le modèle sont rappelés à côté. | ❌ |
| Numéro de borne | Le numéro qui identifie la borne sur son site, comme le numéro d’une pompe dans une station-service : borne 1, borne 2, borne 3… Il est fait pour être affiché sur la borne. Quand un conducteur appelle en disant « je suis bloqué sur la borne 4 », vous savez tout de suite de laquelle il s’agit. | ✅ |
| État de la borne | L’état opérationnel de la borne : En service, Hors service, En maintenance, En stock. | ✅ |
| Identifiant personnalisé | Un identifiant libre, en chiffres et en lettres. Il se règle dans l’onglet Matériel. | ✅ |
Électricité, topologie et exposition
| Paramètre | Description | Modifiable |
|---|---|---|
| Puissance maximale (Watts) | La puissance instantanée maximale que la borne peut réellement délivrer. En mode automatique, elle est calculée à partir des points de charge et des connecteurs, et verrouillée. En configuration manuelle, vous pouvez la saisir. | ✅ en configuration manuelle |
| Intensité maximale (Amps) | L’équivalent en ampères de la puissance maximale. Elle est calculée automatiquement et ne se saisit pas. | ❌ |
| Partage de puissance entre les points de charge | Les points de charge se répartissent une enveloppe commune : la puissance maximale de la borne. Proposé quand la borne a plusieurs points de charge. Voir « Puissance partagée » ci-dessous. | ✅ |
| Unité de puissance centralisée | Un seul bloc de conversion alimente tous les points de charge. Proposé quand la borne a plusieurs points de charge. | ✅ |
| Installation en grappe (Maître/Satellite) | Indique que cette borne est en réalité une grappe : plusieurs bornes satellites reliées à une borne maître, qui apparaissent dans la supervision comme une seule borne. C’est ce qui explique qu’une même borne puisse compter, par exemple, dix points de charge. Nécessite la configuration manuelle, sur une borne compatible. | ✅ |
| Configuration électrique manuelle | Vous saisissez vous-même les points de charge et les connecteurs au lieu de suivre le template de la borne. Voir « Configuration manuelle » plus bas. | ✅ |
| Câble attaché | Indique si le câble est solidaire de la borne. C’est surtout utile pour les bornes en courant alternatif : certaines ont un câble attaché, d’autres seulement une prise, et le conducteur doit alors apporter le sien. | ✅ |
| Ne pas surveiller la connexion par ping | À intervalle régulier, la supervision envoie un « ping » à chaque borne connectée en OCPP JSON pour vérifier que la connexion est vivante. Une borne qui ne répond pas plusieurs fois de suite est déconnectée par la supervision. Certaines bornes ne répondent pas à ce ping alors qu’elles fonctionnent : elles sont alors déconnectées à tort, puis se reconnectent en boucle. Cette option désactive la vérification pour la borne. Elle prend effet à la prochaine connexion de la borne. À n’activer que dans ce cas précis : sans ping, une connexion réellement coupée est détectée plus tard. | ✅ |
| Borne de recharge publique | Indique que la borne est ouverte à la recharge publique. Elle ne peut pas être publique si sa zone ne l’est pas. | ✅ |
| Connecté à l’itinérance | Une borne publique peut être connectée à l’itinérance, si votre organisation dispose de l’itinérance : elle devient alors accessible aux conducteurs des opérateurs de mobilité extérieurs (eMSP). La zone de la borne doit elle aussi être ouverte à l’itinérance. | ✅ |
En haut de la carte, des pastilles rappellent d’un coup d’œil ce qui est actif sur la borne : Publique, Config. manuelle, Puissance partagée. Ce sont des indicateurs, pas des boutons : chaque réglage se change avec son interrupteur, dans la carte.
Puissance partagée
Avec le Partage de puissance entre les points de charge, les points de charge d’une borne se partagent sa puissance maximale au lieu de l’avoir chacun.
Exemple : une borne de 200 kW avec deux points de charge de 200 kW.
- Un seul véhicule en charge : il peut recevoir jusqu’à 200 kW, le maximum de la borne.
- Deux véhicules en charge : à eux deux, ils ne dépassent pas 200 kW. Ils ne peuvent pas charger chacun à 200 kW en même temps.
La puissance affichée sur chaque point de charge reste sa capacité individuelle ; elle n’est pas forcément atteinte quand les autres points chargent aussi.
Ce réglage change la Puissance maximale de la borne, recalculée dès que vous le modifiez :
- avec le partage, c’est la puissance du plus gros point de charge (200 kW dans l’exemple) ;
- sans le partage, c’est la somme des points de charge (400 kW dans l’exemple), puisqu’ils peuvent alors charger en parallèle à pleine puissance.
Déclarez ce qui correspond réellement au matériel : une puissance sous-estimée fausse le pilotage de la zone et peut faire disjoncter le point de livraison.
Emplacement
| Paramètre | Description | Modifiable |
|---|---|---|
| Entreprise | L’entreprise de la zone. Elle se modifie depuis la zone, pas depuis la borne. | ❌ |
| Zone | La zone à laquelle la borne est rattachée. Obligatoire pour utiliser la borne. Le bouton Changer permet d’en choisir une autre. | ✅ |
| Latitude et Longitude | La position de la borne. Déplacez le marqueur sur la carte ou saisissez les coordonnées. | ✅ |
Configuration des points de charge et des connecteurs
Lorsqu’une borne est reconnue et qu’un template de configuration automatique est disponible, les points de charge et les connecteurs sont configurés automatiquement. Cette configuration repose sur :
- la réception d’un Boot Notification OCPP, qui donne la marque, le modèle et la version du firmware de la borne ;
- la réception des notifications de connecteurs OCPP, qui indiquent les connecteurs disponibles. Selon le modèle, cela peut prendre un peu de temps.

Configuration manuelle
Quand un template a été attribué à la borne à sa connexion, sa configuration est automatique et verrouillée : les points de charge, les connecteurs et la puissance maximale ne sont pas modifiables. Pour changer une configuration faite automatiquement, il faut passer en configuration manuelle.
Une configuration manuelle est nécessaire lorsque :
- aucun template de configuration n’est disponible pour la borne ;
- la borne est raccordée en monophasé alors que son template la décrit en triphasé ;
- la borne a été modifiée en usine ou par rétrofit et ne correspond plus à son template ;
- une installation en grappe maître/satellite est requise.
Activer : activez l’interrupteur Configuration électrique manuelle et confirmez. La borne ne bénéficie plus de la configuration automatique de son template ; la pastille Config. manuelle apparaît et les champs deviennent modifiables.
Désactiver : désactivez l’interrupteur et confirmez. La borne retrouve la configuration automatique de son template. Attention : une fois la borne redémarrée, vos changements manuels sont perdus.
Gérer les points de charge et les connecteurs

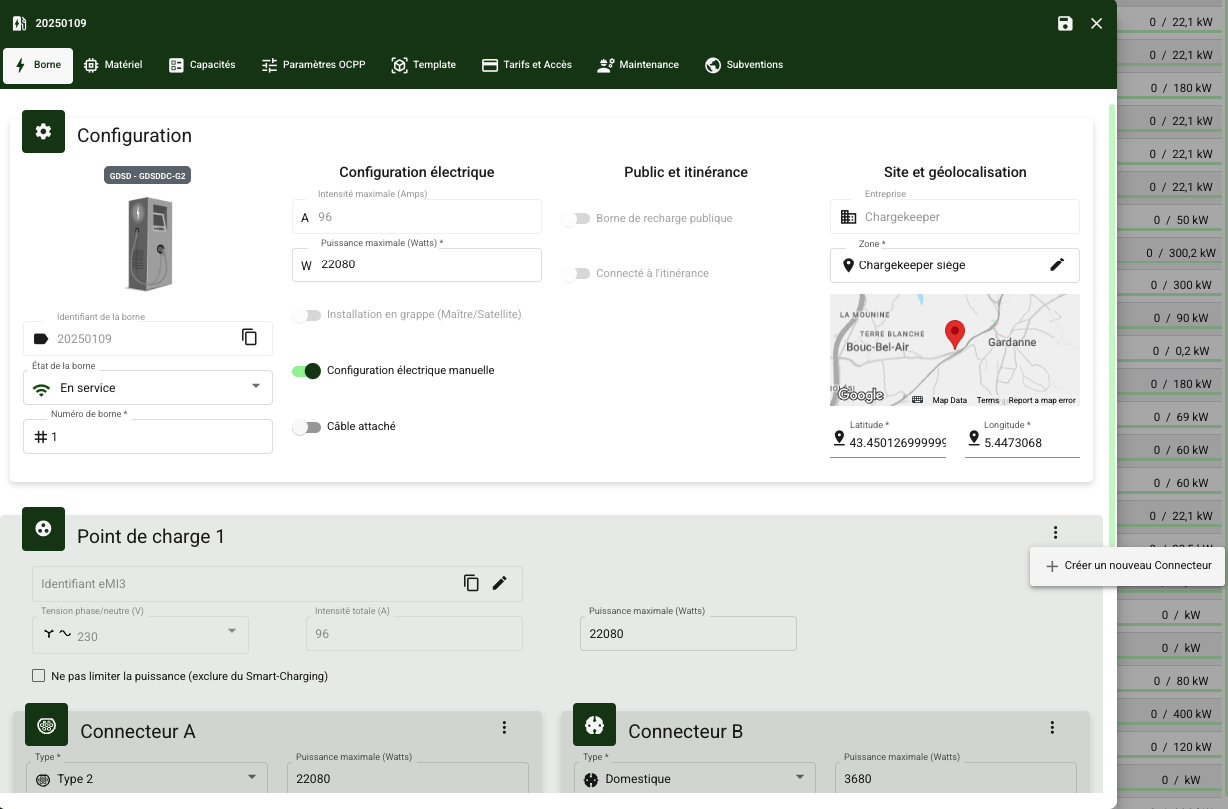

- Ajouter un point de charge : cliquez sur Ajouter, à droite des points de charge existants.
- Ajouter un connecteur : cliquez sur Ajouter, sous la liste des connecteurs du point de charge.

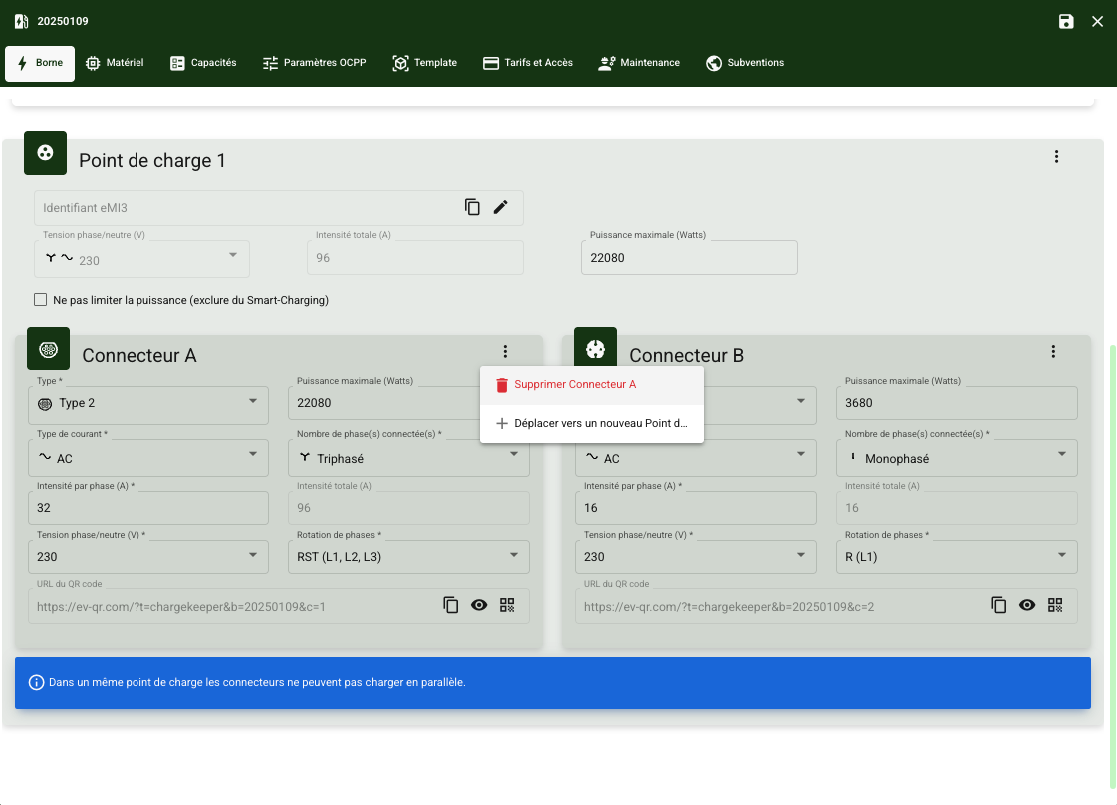

- Supprimer ou déplacer un connecteur : ouvrez le menu du connecteur (les trois points, à droite de son nom), puis choisissez Supprimer ou Déplacer vers un nouveau Point de charge.
- Modifier un point de charge ou un connecteur : sélectionnez-le, puis modifiez ses valeurs directement dans sa carte.

Note : lorsque plusieurs connecteurs sont définis dans un même point de charge, ils ne peuvent pas charger des véhicules en parallèle.

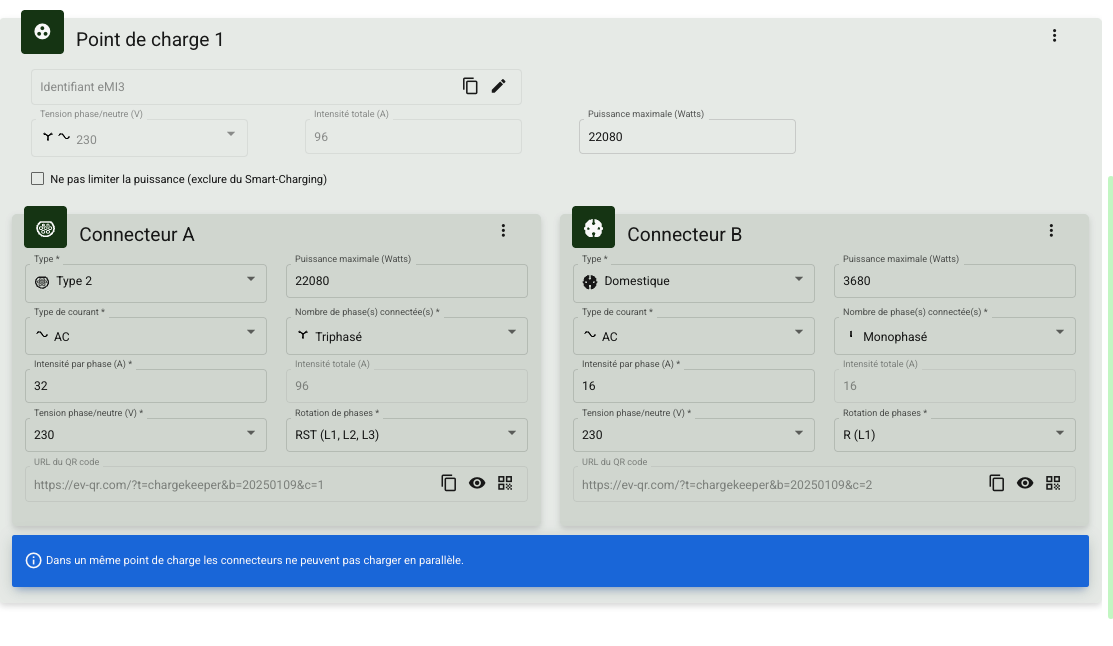

Paramètres d’un point de charge
Un point de charge regroupe un ou plusieurs connecteurs. Ses paramètres sont répartis en trois cartes.
| Carte | Paramètre | Description |
|---|---|---|
| Configuration électrique | Tension phase/neutre (V) | La tension du point de charge, déduite de celle de ses connecteurs. |
| Intensité totale (A) | L’intensité totale disponible pour l’ensemble de ses connecteurs. | |
| Puissance maximale (Watts) | La puissance maximale du point de charge. | |
| Itinérance | Identifiant eMI3 | L’identifiant unique du point de charge, généré selon les identifiants AFIREV et le format eMI3. Il sert surtout à l’itinérance OCPI. |
| Smart Charging | Exclure du Smart-Charging (ne pas limiter la puissance) | Le point de charge n’est pas limité par le Smart Charging de sa zone. |
| Paramètre OCPP limitation statique et Unité de limitation statique | Réservés aux bornes qui acceptent une limitation statique. Voir « Limitation statique » ci-dessous : ce mécanisme est déconseillé. |
Limitation statique
Certaines bornes, surtout d’anciens modèles, permettent de brider leur puissance en écrivant une intensité maximale dans une clé de configuration OCPP propre au fabricant. C’est la limitation statique. Elle ne fait pas partie de la norme OCPP : la clé, sa signification et son unité changent d’un fabricant et d’un modèle à l’autre.
⚠️ Mécanisme déconseillé
La limitation statique n’est pas normalisée : elle repose sur une clé OCPP propre à chaque fabricant. Pour limiter la puissance d’une borne, utilisez les plans de charge, le mécanisme normalisé du protocole OCPP, et le Smart Charging pour répartir la puissance sur une zone. Ne l’utilisez que pour une borne qui ne sait pas faire autrement.
Les deux champs n’apparaissent que si la capacité Limitation statique est activée pour la borne, dans l’onglet Capacités.
| Paramètre | Description |
|---|---|
| Paramètre OCPP limitation statique | Le nom de la clé OCPP du fabricant dans laquelle la limite est écrite, par exemple MaxAvailableCurrent. Reportez-vous à la documentation de la borne. |
| Unité de limitation statique | L’unité que la borne attend dans cette clé : ampères (A), dixièmes d’ampère (dA), centièmes d’ampère (cA) ou millièmes d’ampère (mA). La limite se saisit toujours en ampères ; la plateforme la convertit avant de l’envoyer. Une unité mal choisie donne une limite dix, cent ou mille fois trop grande ou trop petite. |
À savoir :
- la limite est envoyée à la borne par une modification de sa configuration OCPP ; selon le modèle, la borne peut demander un redémarrage pour l’appliquer ;
- la limite ne peut pas descendre sous 6 A par phase et par connecteur ;
- un point de charge réglé sur Exclure du Smart-Charging (ne pas limiter la puissance) n’accepte pas de limitation statique.
Paramètres d’un connecteur
La carte d’un connecteur a deux colonnes : son entrée, côté réseau, et sa sortie, côté véhicule.
| Colonne | Paramètre | Description |
|---|---|---|
| Entrée — côté réseau | Puissance maximale (Watts) | Calculée à partir de la tension, de l’intensité et du nombre de phases. Peut être corrigée à la main. |
| Nombre de phase(s) connectée(s) | Monophasé ou triphasé. | |
| Intensité par phase (A) | Le courant maximal par phase. | |
| Intensité totale (A) | Calculée à partir de l’intensité par phase et du nombre de phases. | |
| Tension phase/neutre (V) | La tension entre une phase et le neutre. | |
| Rotation de phases | La façon dont les phases L1, L2, L3 sont raccordées sur le connecteur. Indispensable à l’équilibrage par phase du Smart Charging. À choisir de nouveau après un changement du nombre de phases. | |
| Télémétrie par phase | Indique si la borne remonte ses mesures phase par phase. | |
| Sortie — côté véhicule | Type | Le type de prise : Type 2, CHAdeMO, Combo (CCS), Domestique, etc. |
| Type de courant | Alternatif (AC) ou continu (DC). | |
| URL du QR code | L’adresse portée par le QR code du connecteur, avec ses boutons d’action. |
👉 Pour les règles à respecter (phases, intensité par phase, puissance) et les erreurs fréquentes, consultez Déclarer la configuration électrique d’une borne.

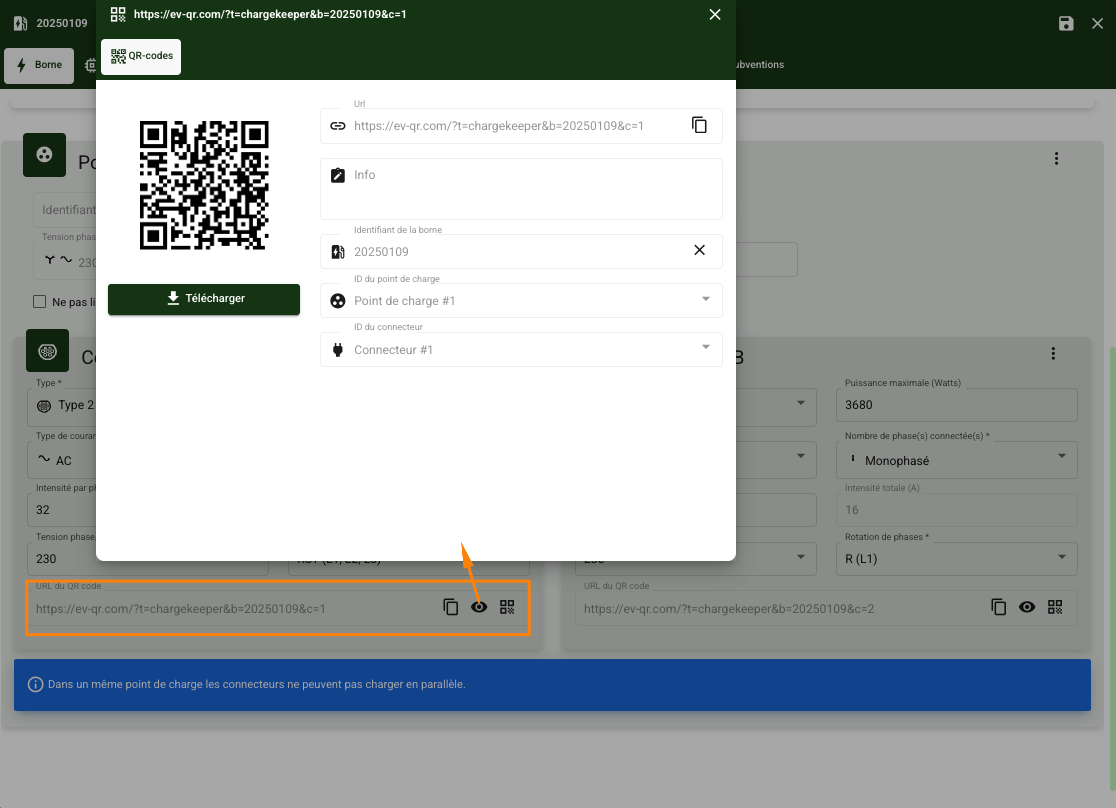

QR Code du connecteur
Chaque connecteur dispose d’un QR Code unique, généré automatiquement par Chargekeeper. Il sert à :
- payer sans badge (Scan & Pay) : le conducteur scanne le QR Code avec son smartphone et accède à la page de paiement en ligne ;
- identifier le connecteur depuis l’application mobile, pour lancer une recharge ou vérifier son état ;
- télécharger l’application mobile : sans application installée, le QR Code redirige vers le store (Google Play ou App Store).
Dans la colonne Sortie — côté véhicule du connecteur, la ligne URL du QR code propose trois boutons : copier l’adresse, afficher le QR Code pour le télécharger et l’imprimer, et le modifier.
Pour générer et associer des QR codes manuellement, consultez Configuration des QR codes.
Bonnes pratiques et recommandations
- Privilégiez la configuration automatique : vérifiez si un template est disponible avant d’activer la configuration manuelle.
- Vérifiez la rotation des phases : une rotation incorrecte fausse l’équilibrage par phase et la gestion de la puissance.
- Limitez la puissance avec précaution : assurez-vous que la limite est compatible avec les caractéristiques électriques du site.
